در دنیای الکترونیک، بسیاری از عملکردهایی که به ظاهر ساده به نظر میرسند، در واقع حاصل هماهنگی دقیق قطعات پایهای هستند. یکی از مهمترین این قطعات، مقاومت الکتریکی است؛ عنصری کوچک اما تعیینکننده که در کنترل جریان، تنظیم ولتاژ و حفاظت از سایر اجزای مدار نقشی اساسی ایفا میکند. اگرچه در نگاه اول مقاومت تنها قطعهای برای محدود کردن جریان به نظر میرسد، اما در عمل کاربردهای گستردهتری دارد که آن را به یکی از ارکان اصلی طراحی مدارهای الکترونیکی تبدیل کرده است.
مقاومتها در انواع مختلف و با مشخصات گوناگون تولید میشوند و هرکدام برای شرایط خاصی طراحی شدهاند. شناخت دقیق ساختار، ویژگیها و کاربردهای هر نوع مقاومت میتواند به درک بهتر عملکرد مدار و انتخاب صحیح قطعه کمک کند.
مقاومت الکتریکی چیست و چگونه عمل میکند؟

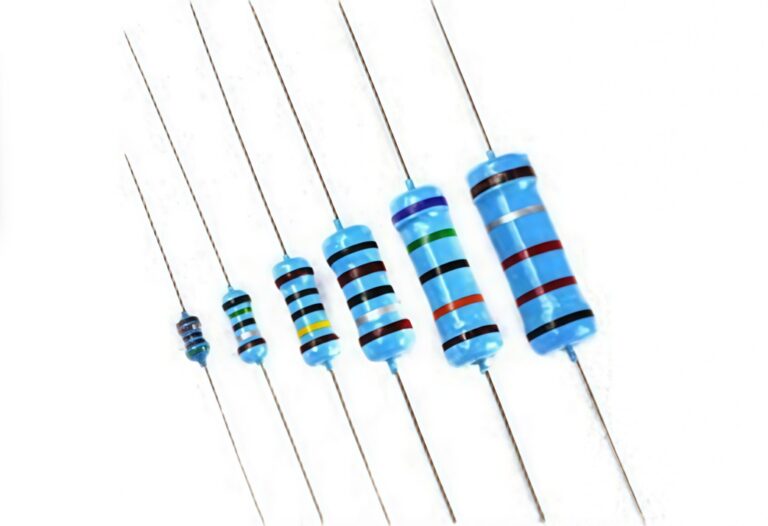

مقاومت الکتریکی قطعهای است که در برابر عبور جریان الکتریکی ایستادگی میکند و با ایجاد افت ولتاژ، میزان جریان عبوری را کنترل مینماید. مقدار مقاومت با واحد اهم (Ohm) اندازهگیری میشود و معمولاً با کدهای رنگی یا علائم عددی روی بدنه قطعه مشخص میگردد.
در سادهترین تعریف، قانون اهم بیان میکند که ولتاژ برابر است با حاصلضرب جریان در مقاومت. این رابطه پایه بسیاری از محاسبات طراحی مدار است. طراحان با انتخاب مقدار مناسب مقاومت میتوانند شرایط عملکردی مدار را تنظیم کرده و از آسیب رسیدن به قطعات حساس جلوگیری کنند.
انواع مقاومتهای پرکاربرد در مدارهای الکترونیکی
مقاومتها از نظر ساختار و عملکرد به دستههای مختلفی تقسیم میشوند. هر یک از این دستهها ویژگیهای خاصی دارند که آنها را برای کاربردهای متفاوت مناسب میکند.
مقاومتهای ثابت
این نوع مقاومتها دارای مقدار مشخص و غیرقابل تغییر هستند. مقاومتهای کربنی، فیلم فلزی و سیمی از جمله نمونههای رایج مقاومتهای ثابت محسوب میشوند. در بسیاری از مدارهای عمومی، از جمله منابع تغذیه، تقویتکنندهها و مدارهای دیجیتال، از این نوع مقاومت استفاده میشود.
دقت، توان قابل تحمل و ضریب دمایی از جمله پارامترهای مهم در انتخاب مقاومت ثابت هستند. بسته به نیاز پروژه، بررسی دقیق مشخصات فنی و حتی مقایسه قیمت انواع مختلف مقاومت میتواند در تصمیمگیری مؤثر باشد.
مقاومتهای متغیر (پتانسیومتر)
در برخی کاربردها لازم است مقدار مقاومت به صورت دستی یا مکانیکی تغییر کند. پتانسیومترها یا مقاومتهای متغیر این امکان را فراهم میکنند. این قطعات معمولاً دارای سه پایه هستند و برای تنظیم ولتاژ، کنترل صدا در تجهیزات صوتی، تنظیم روشنایی و کالیبراسیون مدارها به کار میروند.
در پروژههای آزمایشگاهی و طراحی نمونههای اولیه، استفاده از مقاومت متغیر انعطافپذیری بیشتری ایجاد میکند. افرادی که در حوزه طراحی برد یا تعمیرات فعالیت دارند، معمولاً هنگام خرید پتانسیومتر به عواملی مانند نوع محور، توان قابل تحمل و نوع ساختار داخلی توجه میکنند.
مقاومتهای وابسته به دما (ترمیستور)
یکی از دستههای مهم مقاومتها، مقاومتهای حساس به دما یا ترمیستورها هستند. این قطعات با تغییر دما، مقدار مقاومتشان تغییر میکند. ترمیستورها به دو نوع اصلی NTC و PTC تقسیم میشوند.
در نوع NTC با افزایش دما، مقاومت کاهش مییابد و در نوع PTC عکس این حالت رخ میدهد. از ترمیستورها در سنجش دما، حفاظت مدار در برابر جریان هجومی و جبرانسازی دمایی استفاده میشود. در سیستمهای تغذیه سوئیچینگ و بردهای صنعتی، استفاده از ترمیستور NTC برای محدود کردن جریان اولیه بسیار رایج است.
برای فعالان حوزه الکترونیک صنعتی، بررسی مشخصات فنی و شرایط کاری پیش از خرید ترمیستور ntc با قیمت مناسب اهمیت زیادی دارد؛ چرا که انتخاب نادرست میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
کاربردهای مقاومت در طراحی مدار
مقاومتها تنها برای محدود کردن جریان استفاده نمیشوند. در بسیاری از مدارها، آنها نقشهای پیچیدهتری ایفا میکنند.
تقسیم ولتاژ
یکی از رایجترین کاربردهای مقاومت، ایجاد تقسیم ولتاژ است. با قرار دادن دو یا چند مقاومت در کنار هم، میتوان ولتاژ ورودی را به مقادیر کوچکتر و دقیقتری تقسیم کرد. این روش در سنجش ولتاژ، ورودی میکروکنترلرها و مدارهای آنالوگ بسیار پرکاربرد است.
بایاس ترانزیستورها
در مدارهای تقویتکننده، مقاومتها برای تعیین نقطه کاری ترانزیستور استفاده میشوند. انتخاب دقیق مقادیر مقاومت در این بخش تأثیر مستقیمی بر کیفیت سیگنال خروجی و پایداری مدار دارد.
حفاظت از قطعات
در بسیاری از موارد، مقاومت به عنوان یک عنصر حفاظتی عمل میکند. برای مثال، در مدار LED، یک مقاومت سری از عبور جریان بیش از حد جلوگیری میکند. بدون این مقاومت، احتمال سوختن LED بسیار بالا خواهد بود.
فیلترهای RC و زمانبندی
ترکیب مقاومت با خازن میتواند مدارهای فیلتر یا تایمر ایجاد کند. در مدارهای تأخیر زمانی، اسیلاتورها و فیلترهای پایینگذر و بالاگذر، نقش مقاومت تعیینکننده است. مقدار مقاومت در کنار ظرفیت خازن، ثابت زمانی مدار را مشخص میکند.
پارامترهای مهم در انتخاب مقاومت
برای انتخاب صحیح مقاومت، توجه به چند عامل کلیدی ضروری است:
- مقدار مقاومت (اهم)
- توان قابل تحمل (وات)
- تلورانس یا دقت
- ضریب دمایی
- نوع ساختار (کربنی، فیلم فلزی، سیمی و …)
در پروژههای صنعتی یا مدارهای حساس، حتی تغییرات جزئی در مقدار مقاومت میتواند بر عملکرد کلی سیستم اثر بگذارد. بنابراین انتخاب آگاهانه و بررسی دقیق مشخصات فنی اهمیت ویژهای دارد.
جمعبندی
مقاومتهای الکتریکی از بنیادیترین و در عین حال پرکاربردترین قطعات در طراحی مدارهای الکترونیکی هستند. از تنظیم ساده جریان در یک مدار LED گرفته تا کنترل دقیق دما در تجهیزات صنعتی، این قطعات نقشهای متنوعی ایفا میکنند. شناخت انواع مقاومت، درک رفتار آنها در شرایط مختلف و توجه به پارامترهای فنی هنگام انتخاب، میتواند به طراحی مدارهایی پایدارتر و دقیقتر منجر شود.
در نهایت، هرچند مقاومت قطعهای کوچک به نظر میرسد، اما تأثیر آن در عملکرد صحیح و ایمن سیستمهای الکترونیکی انکارناپذیر است. بررسی آگاهانه مشخصات فنی و انتخاب متناسب با نیاز پروژه، گامی مهم در مسیر طراحی حرفهای مدار خواهد بود.
