استانداردهای بین‌المللی در تست فلوک شبکه +  نحوه اجرای تست

تست فلوک به مجموعه‌ای از آزمایش‌های دقیق برای ارزیابی کیفیت و عملکرد سیستم‌های کابل‌کشی شبکه و اتصالات الکتریکی اطلاق می‌شود. این تست‌ها از طریق اندازه‌گیری پارامترهای مختلف مانند تداخل سیگنال‌ها، افت سیگنال، و کیفیت کلی شبکه، به شناسایی و رفع مشکلات احتمالی کمک می‌کنند.

از آنجا که شبکه‌های ارتباطی و زیرساخت‌های فناوری اطلاعات نقش حیاتی در کسب‌وکارها و فعالیت‌های روزمره دارند، انجام تست‌ فلوک بر اساس استانداردهای معتبر و بین‌المللی برای تضمین عملکرد بهینه، ضروری است. استانداردهای بین‌المللی به‌ویژه در زمینه کابل‌کشی شبکه‌ها، به ایجاد راهکارهایی برای ارزیابی صحیح و بهبود عملکرد شبکه‌های ارتباطی می‌پردازند.

این مقاله به بررسی استانداردهای بین‌المللی در تست فلوک و اهمیت آن‌ها در بهبود دقت و کارایی تست‌ها پرداخته و نحوه استفاده از آن‌ها را بررسی می‌کند.

 استانداردهای بین‌المللی مرتبط با تست فلوک

در صنعت کابل‌کشی و شبکه‌های ارتباطی، استانداردهای متعددی وجود دارند که به‌طور خاص برای انجام تست‌های فلوک و ارزیابی کیفیت شبکه تعریف شده‌اند. این استانداردها، الزامات و معیارهای دقیق برای عملکرد و تست‌های کابل‌کشی را تعیین می‌کنند و در نتیجه، کمک می‌کنند تا از هرگونه خطا و کاهش کیفیت در شبکه‌های ارتباطی جلوگیری شود.

• ISO/IEC 11801 (استاندارد کابل‌کشی ساخت‌یافته)
  این استاندارد، الزامات کابل‌کشی ساخت‌یافته را در انواع شبکه‌های محلی و جهانی تعیین می‌کند. این استاندارد به‌ویژه در زمینه نصب و ارزیابی سیستم‌های کابل‌کشی که برای انتقال داده‌ها و سیگنال‌ها استفاده می‌شود، حائز اهمیت است. ISO/IEC 11801 به روش‌های انجام تست‌ها و ارزیابی عملکرد کابل‌ها و اتصالات در برابر نویز و تداخل‌های مختلف می‌پردازد.
• TIA/EIA-568 (استاندارد آمریکایی برای کابل‌کشی شبکه)
  این استاندارد به‌طور ویژه برای شبکه‌های اترنت و کابلی که در ایالات متحده آمریکا نصب می‌شوند، طراحی شده است. TIA/EIA-568 به تعریف مشخصات کابل‌ها، اتصالات، و تجهیزات شبکه پرداخته و راهکارهای تستی برای ارزیابی عملکرد و کیفیت کابل‌کشی‌ها ارائه می‌دهد. این استاندارد علاوه بر کابل‌های مسی، کابل‌های فیبر نوری را نیز پوشش می‌دهد.
• IEEE 802.3 (استانداردهای مربوط به اترنت و تست‌های عملکردی)
  استاندارد IEEE 802.3 به شبکه‌های اترنت اختصاص دارد و برای ارزیابی کیفیت انتقال داده‌ها، عملکرد سیستم‌ها و ارزیابی تداخل‌های سیگنالی استفاده می‌شود. این استاندارد به‌ویژه برای تست فلوک و تأمین اطمینان از سرعت و کارایی انتقال داده‌ها در شبکه‌های اترنت ضروری است.
• ANSI/TIA-1152-A (استاندارد تست تجهیزات کابل‌کشی)
  این استاندارد به‌طور خاص به تست تجهیزات و سیستم‌های کابل‌کشی می‌پردازد. در این استاندارد، نحوه انجام تست‌های عملکردی برای ارزیابی اتصال‌دهی، کاهش تداخل و افت سیگنال به‌طور دقیق تعیین می‌شود.

 نقش تست فلوک در تضمین کیفیت شبکه

تست فلوک به‌عنوان یک ابزار اصلی برای تضمین کیفیت کابل‌کشی‌ها و شبکه‌های ارتباطی، در جلوگیری از بروز مشکلات عملکردی مانند افت سیگنال، تداخل سیگنال، و مشکلات سرعت بسیار مؤثر است. در این راستا، پارامترهای مختلفی مورد ارزیابی قرار می‌گیرند:

• NEXT (Near-End Crosstalk): این پارامتر به بررسی تداخل سیگنال‌ها بین دو کابل که در کنار هم قرار دارند، پرداخته و نشان می‌دهد که چقدر سیگنال‌های کابل‌های مجاور در کابل تست‌شده تأثیر می‌گذارند.
• RL (Return Loss): معیاری برای اندازه‌گیری میزان بازتاب سیگنال‌های ارسال شده به دستگاه تست فلوک است. کاهش این مقدار می‌تواند نشان‌دهنده کیفیت بالای کابل‌کشی باشد.
• IL (Insertion Loss): نشان‌دهنده میزان کاهش سیگنال در هنگام عبور از کابل است. این پارامتر معمولاً برای ارزیابی کیفیت کابل‌های مسی و تست فلوک فیبر نوری استفاده می‌شود.
• ACR (Attenuation to Crosstalk Ratio): این پارامتر، نسبت تضعیف سیگنال به میزان تداخل سیگنال در کابل‌ها را می‌سنجد و در تعیین کیفیت کابل‌کشی‌ها نقش حیاتی دارد.
• TCL (Transverse Conversion Loss): میزان کاهش سیگنال در یک کابل در اثر تداخل‌های مختلف را اندازه‌گیری می‌کند.

 نحوه اجرای تست بر اساس استانداردها

برای انجام تست‌های فلوک بر اساس استانداردهای بین‌المللی، دستگاه‌های تست فلوک استفاده می‌شوند که قابلیت اندازه‌گیری دقیق پارامترهای مختلف شبکه را دارند. این دستگاه‌ها به‌طور معمول توانایی انجام دو نوع تست اصلی را دارند:

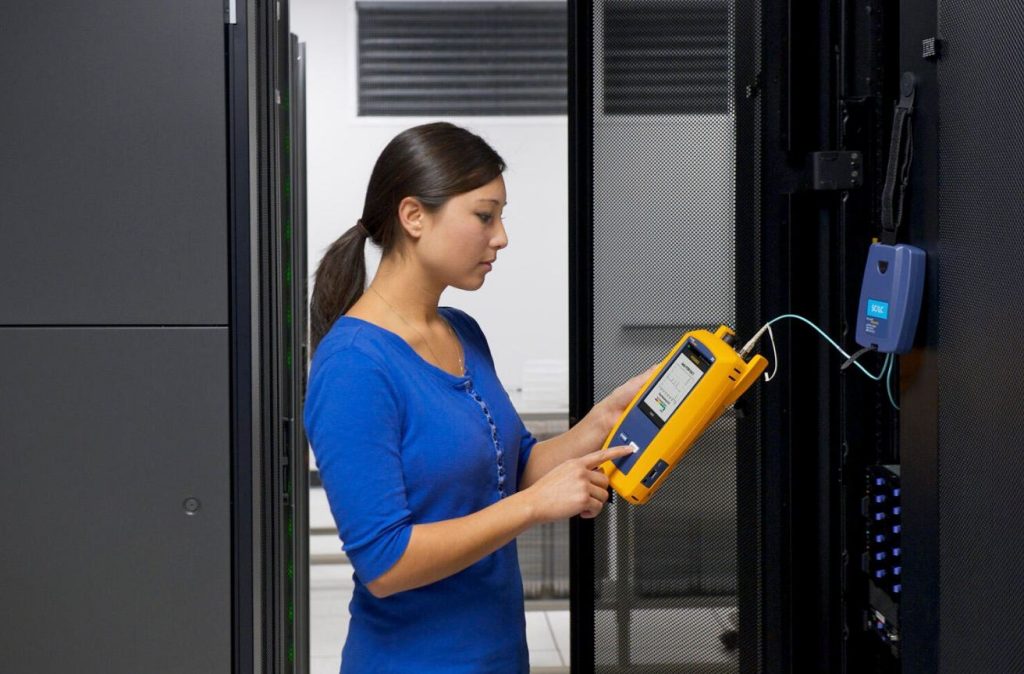

• تست پرمننت لینک (Permanent Link Test): این تست برای بررسی کیفیت شبکه در شرایط واقعی و پس از نصب انجام می‌شود. در این تست، تمامی کابل‌ها و اتصالات تا جایی که به تجهیزات اصلی متصل می‌شوند، مورد ارزیابی قرار می‌گیرند. این تست معمولاً برای تأیید صحت کابل‌کشی در پروژه‌های بزرگ و مراکز داده استفاده می‌شود.
• تست چنل (Channel Test): در این تست، تمامی اجزاء از جمله کابل‌ها، اتصالات، و تجهیزات شبکه تحت بررسی قرار می‌گیرند. این تست برای ارزیابی عملکرد کلی شبکه به‌ویژه در محیط‌های پیچیده و شبکه‌های با نیاز بالا اهمیت دارد.

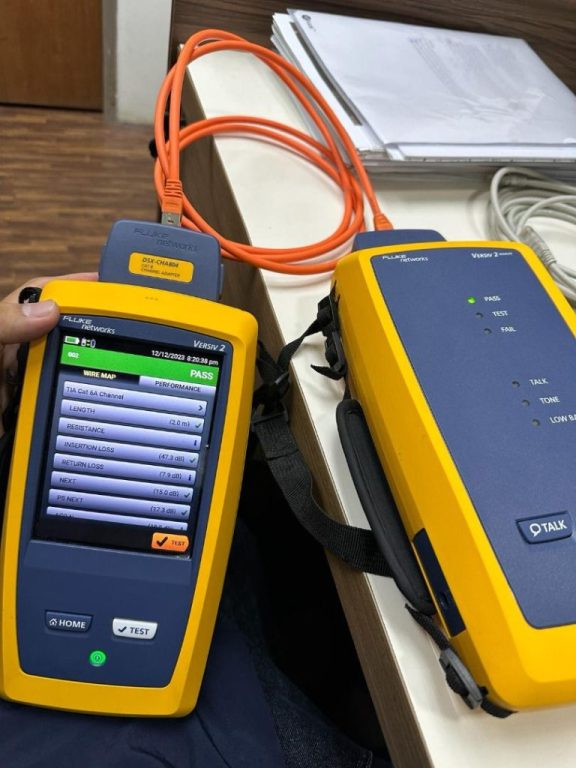

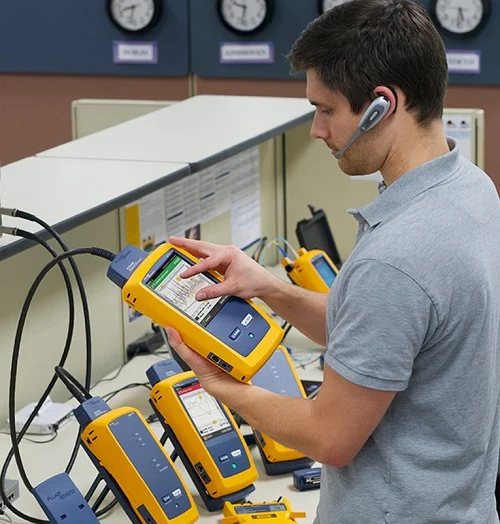

معرفی ویژگی‌های مشترک تستر استاندارد فلوک DTX-1800 و DSX-5000  و DSX-8000

تستر فلوک DTX-1800 و DSX-5000 و DSX-8000 جزء بهترین تستر کابل شبکه و مشهورترین و پرکاربردترین انواع تسترهای فلوک موجود در بازارند و ویژگی‌های مشترک آن‌ها به شرح زیر می‌باشد.

• برخورداری از سرعت تست بسیار زیاد (حدود 6 تا 9 ثانیه برای خطوط Cat 6 و 12 ثانیه برای خطوط فیبر نوری)
• قابلیت عیب‌یابی پیشرفته با شناسایی موقعیت عیوب و دلایل احتمالی آن‌ها
• امکان تعیین متراژ دقیق فاصله پریزهای شبکه تا سوئیچ
• قابلیت تستخطوط cat5، cat5e، cat 6، کلاس‌های  F/D/E
• توانایی انجام تست با فرکانس 900 MHZ برای خطوط اینترنت F.G 10، CATV
• امکان نمایش گراف رنگی

مزایای تسترهای فلوک DSX-5000   یا DTX-1800

استفاده از تسترهای فلوک DSX-5000  یا DTX-1800   دارای مزایای متعددی است که عبارتند از:

• آنالیز دقیق و جامع لایه فیزیکی شبکه شامل کابل، کیستون ، پچ پنل، پچ کورد
• بررسی و تشخیص اصل یا غیر اصل بودن تجهیزات پسیو شبکه
• تعیین متراژ دقیق کابل‌کشی در شبکه
• ارائه گزارش از اشکالات و عیوب موجود در اتصالات پچ پنل و کیستون
• ارائه گزارش از قطع بودن کابل‌کشی و مشخص کردن محل دقیق قطعی
• آنالیز میزان مقاومت و رسانش کابل‌های شبکه

مزایای رعایت استانداردهای بین‌المللی

رعایت استانداردهای بین‌المللی در تست فلوک مزایای زیادی دارد که برخی از آن‌ها عبارتند از:

• افزایش قابلیت اطمینان شبکه: با پیروی از استانداردها، می‌توان از کیفیت و عملکرد صحیح شبکه اطمینان حاصل کرد.
• کاهش هزینه‌های تعمیر و نگهداری: تست‌های دقیق باعث شناسایی مشکلات پیش از وقوع مشکلات جدی می‌شود و هزینه‌های نگهداری را کاهش می‌دهد.
• بهبود عملکرد و سرعت انتقال داده‌ها: انجام تست‌های فنی دقیق موجب بهبود کیفیت شبکه و افزایش سرعت انتقال داده‌ها در شبکه‌های ارتباطی می‌شود.

پیروی از استانداردهای بین‌المللی در تست فلوک برای تمامی شرکت‌ها و سازمان‌ها که به دنبال ارتقاء کیفیت شبکه‌های خود هستند، امری ضروری است. این استانداردها نه‌تنها دقت و صحت نتایج تست‌ها را افزایش می‌دهند، بلکه باعث بهبود عملکرد کلی شبکه و کاهش هزینه‌های عملیاتی می‌شوند. از این رو، توصیه می‌شود که تمامی پروژه‌های کابل‌کشی و شبکه‌های ارتباطی تحت نظر این استانداردها قرار گیرد.

معرفی دیجی فلوک به‌عنوان منبع تخصصی تست فلوک در ایران

دیجی فلوک به‌عنوان نماینده رسمی و تأمین‌کننده تجهیزات تست فلوک در ایران، با ارائه دستگاه‌های پیشرفته مطابق با استانداردهای بین‌المللی، به مشتریان خود امکان می‌دهد که شبکه‌های خود را با دقت و کیفیت بالا ارزیابی کنند. این شرکت با ارائه مشاوره تخصصی و تجهیزات با کیفیت، راه‌حل‌هایی را برای تضمین عملکرد صحیح شبکه‌ها و کاهش مشکلات احتمالی ارائه می‌دهد.

📞 جهت دریافت مشاوره و ثبت درخواست، با ما تماس بگیرید: 02186081848

شرکت دیجی فلوک با استفاده از جدیدترین تجهیزات تست شبکه، خدمات تست فلوک شبکه را برای بررسی عملکرد و انطباق کابل‌ها با استانداردهای بین‌المللی ارائه می‌دهد. این خدمات شامل تست گواهی، صلاحیت و تأیید کابل شبکه بوده و برای شبکه‌های اداری، مراکز داده، و پروژه‌های مخابراتی قابل اجرا است.

خدمات دیجی فلوک عبارتند از:

• ✅ ارائه گزارش دقیق تست فلوک
• ✅ بررسی کیفیت و عملکرد کابل‌های شبکه
• ✅ تأیید انطباق کابل‌ها با استانداردهای TIA/EIA و ISO
• ✅ کاهش خطاهای ارتباطی و افزایش کارایی شبکه
