توضیحات

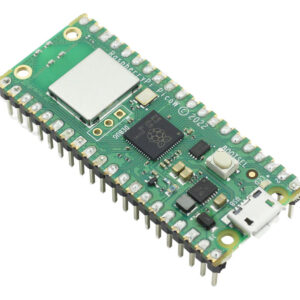

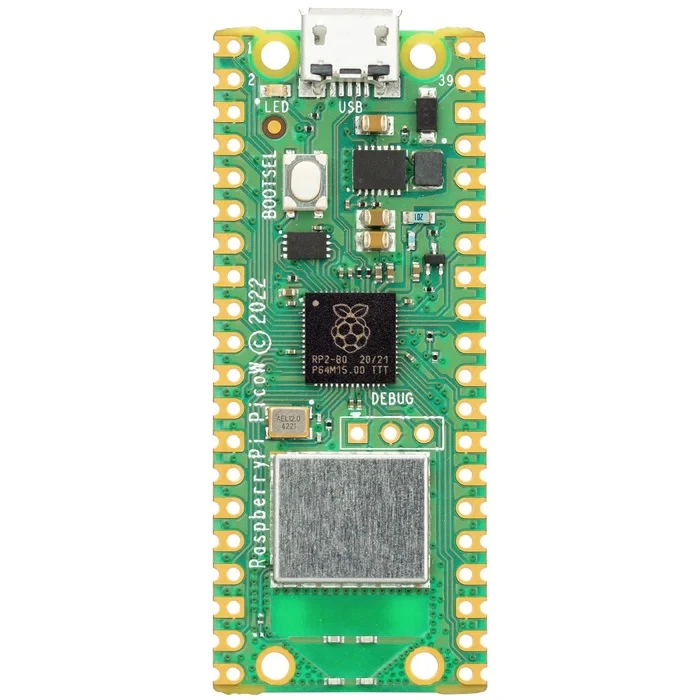

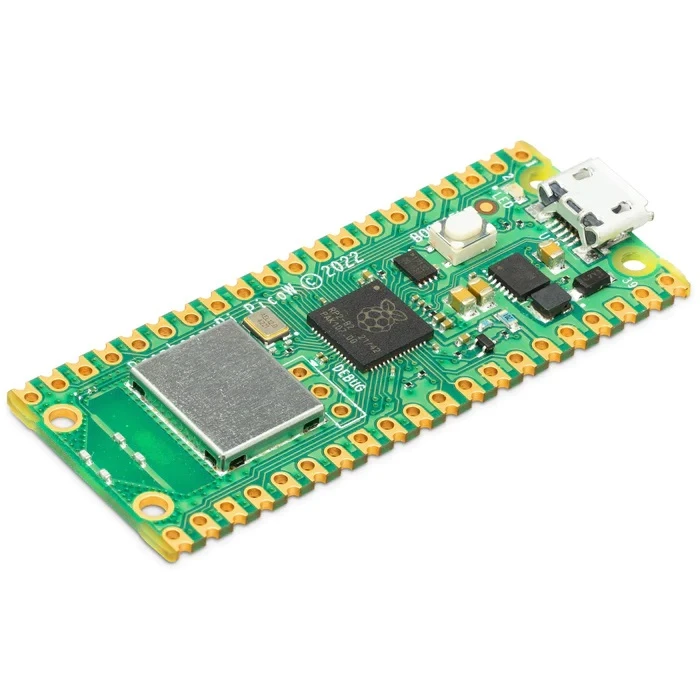

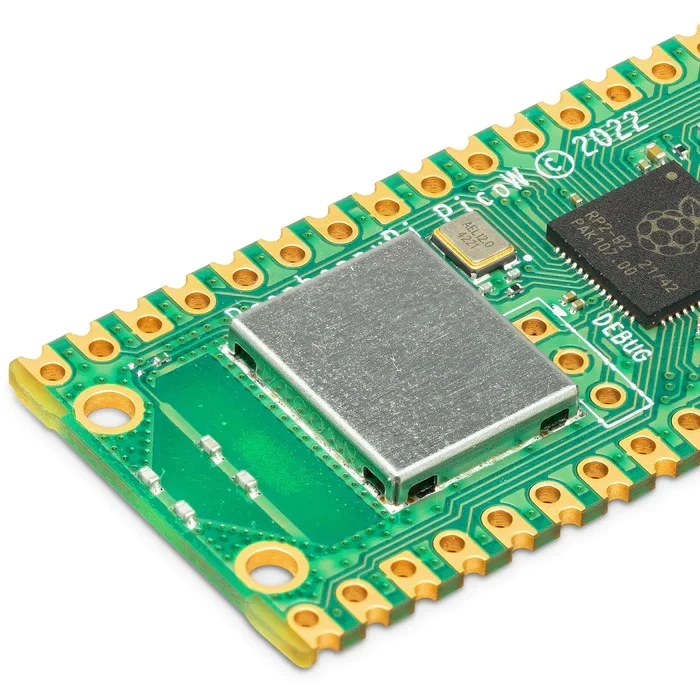

Raspberry Pi Pico W

• مشخصات ذکر شده در بالا، متعلق به یک برد میکروکنترلی فوق‌پیشرفته و جمع‌وجور است که هستهٔ اصلی آن را تراشهٔ معروف RP2040، ساختهٔ شرکت معروف Raspberry Pi، تشکیل می‌دهد. این برد با وجود ابعاد بسیار کوچک خود، قدرت پردازشی چشمگیری داشته و برای پروژه‌های اینترنت اشیا (IoT)، رباتیک، طراحی دستگاه‌های پوشیدنی و حتی ساخت وسایل جانبی سفارشی برای کامپیوترها، گزینه‌ای ایده‌ال به شمار می‌رود. در ادامه، تک‌تک مشخصات این قطعه را موشکافانه بررسی می‌کنیم.

ابعاد فیزیکی و طراحی فوق‌فشرده

• برد مورد نظر دارای ابعاد بسیار کوچکی به اندازه‌ی ۲۱ میلی‌متر در ۵۱.۳ میلی‌متر در ۳.۹ میلی‌متر است. این اندازه‌ی جمع‌وجور، تقریباً هم‌اندازهٔ یک کارت حافظه یا یک ماژول کوچک بلوتوث است و به آن اجازه می‌دهد به راحتی درون دستگاه‌های کوچک، کیس‌های مینیاتوری و حتی پروژه‌های فضایی محدود جای بگیرد. ضخامت بسیار کمِ ۳.۹ میلی‌متری نیز باعث می‌شود که این قطعه به راحتی روی بردهای مدارچاپی (PCB) اصلی لحیم شده یا درون سوکت‌های مخصوص قرار گیرد و فضای عمودی زیادی را اشغال نکند.

پردازنده‌ی مرکزی: قدرت دو هسته‌ای در معماری ARM

• قلب تپندهٔ این برد، یک پردازندهٔ قدرتمند از خانوادهٔ معروف ARM با معماری Cortex M0+ است. اما نکتهٔ ویژه در اینجا، دو هسته‌ای بودن این پردازنده است. وجود دو هسته در کنار یکدیگر، امکان پردازش هم‌زمان (Parallel Processing) را فراهم می‌کند؛ بدین معنی که شما می‌توانید یک هسته را به اجرای حلقهٔ اصلی برنامه (مانند خواندن سنسورها) و هستهٔ دیگر را به پردازش‌های سنگین ریاضیاتی یا برقراری ارتباط شبکه اختصاص دهید، بدون اینکه عملکرد یکدیگر را مختل کنند. این پردازنده از یک کلاک (نوسان‌ساز) منعطف بهره می‌برد که قابلیت تنظیم و افزایش سرعت را تا مرز ۱۳۳ مگاهرتز داراست. این قابلیت به شما اجازه می‌دهد در مواقع نیاز به بیشینهٔ توان، فرکانس را بالا ببرید و در حالت‌های کم‌مصرف، سرعت کلاک را کاهش دهید تا تعادل مطلوبی بین کارایی و مصرف انرژی برقرار شود.

حافظه‌ی داخلی و رم: ترکیبی از سرعت و ماندگاری

• در بخش حافظه، این برد از یک ترکیب هوشمندانه بهره می‌برد. اول، ۲۶۴ کیلوبایت حافظهٔ SRAM (حافظهٔ ایستا با دسترسی تصادفی) در نظر گرفته شده است که وظیفهٔ نگهداری متغیرها، پشته (Stack) و داده‌های موقتی در حین اجرای برنامه را بر عهده دارد. این حافظه بسیار سریع است و تأخیر ناچیزی در خواندن و نوشتن داده دارد. در کنار آن، ۲ مگابایت حافظهٔ فلش (Flash) داخلی تعبیه شده که نقش حافظهٔ دائمی را ایفا می‌کند و کدهای کامپایل‌شدهٔ شما پس از قطع برق نیز در آن باقی می‌مانند. در توضیحات آمده است که «حافظهٔ داخلی» وجود ندارد؛ این عبارت به این معناست که برخلاف کامپیوترهای شخصی یا گوشی‌های هوشمند، این برد فاقد یک حافظهٔ انبوه (مانند هارددیسک یا کارت حافظه‌ی microSD) برای ذخیره‌سازی فایل‌های کاربری مانند عکس، فیلم یا اسناد است و تمام ظرفیت فلش صرفاً در اختیار برنامه و سیستم‌عامل سبک آن قرار می‌گیرد.

پردازش گرافیکی و رابط‌های ارتباطی

• اگرچه این برد یک پردازنده‌ی گرافیکی مجزا (GPU) مانند کارت‌های گرافیک حرفه‌ای ندارد، اما معماری ARM آن توانایی پردازش اولیهٔ گرافیکی و رندرینگ رابط‌های کاربری ساده را دارد. در قسمت درگاه‌ها، شاهد یک پورت microUSB هستیم که یک درگاه چندمنظوره محسوب می‌شود؛ زیرا هم برای تأمین تغذیه، هم برای برقراری ارتباط سریال با کامپیوتر میزبان و هم برای آپلود کد به روی برد از طریق درگاه USB استفاده می‌شود. همچنین برای اتصال به دنیای وب و شبکه، این برد مجهز به شبکه‌ی بی‌سیم Wi-Fi با پشتیبانی از استاندارد پرکاربرد IEEE 802.11n است که پهنای باند مناسبی را برای پروژه‌های اینترنت اشیا فراهم کرده و امکان ارتباط با روترهای خانگی و ارسال داده به سرورهای ابری را بدون نیاز به ماژول مجزا میسر می‌سازد.

منبع تغذیه و مدیریت مصرف انرژی

• این برد برای راه‌اندازی به یک منبع تغذیهٔ مستقیم (DC) با ولتاژ ۵.۱ ولت و شدت جریان ۲.۵ آمپر نیاز دارد. عدد ۵.۱ ولت کمی بالاتر از ولتاژ استاندارد ۵ ولت درگاه USB است که این امر معمولاً برای جبران افت ولتاژ ناشی از کابل‌های بلند یا تامین جریان کافی برای راه‌اندازی هم‌زمان قطعات جانبی متصل به پایه‌های GPIO در نظر گرفته می‌شود. وجود شدت جریان ۲.۵ آمپر نشان می‌دهد که تغذیه‌دهنده باید توان کافی (حدود ۱۲ وات) برای تأمین انرژی برد و ماژول‌های متصل به آن را فراهم آورد. علاوه بر این، برد از حالت‌های خواب (Sleep) و غیرفعال (Idle) پشتیبانی می‌کند که به برنامه‌نویس اجازه می‌دهد در زمان‌های بیکاری، هسته‌های پردازنده را خاموش یا کلاک آن‌ها را به شدت کاهش دهد تا مصرف انرژی در پروژه‌های باتری‌خور به حداقل برسد.

پایه‌های GPIO و قابلیت‌های توسعه‌یافته

• شاید مهم‌ترین بخش این برد، امکانات گستردهٔ ارتباط با دنیای خارج از طریق ۲۶ پایهٔ ورودی/خروجی همه‌کاره (GPIO) باشد که کاربر می‌تواند آن‌ها را به عنوان ورودی دیجیتال (برای خواندن دکمه‌ها و سنسورها) یا خروجی دیجیتال (برای روشن کردن ال‌ای‌دی‌ها و رله‌ها) پیکربندی کند. اما این تازه آغاز ماجراست! این برد دارای ۲ کانال ارتباطی SPI (برای اتصال به نمایشگرها و سنسورهای سریع)، ۲ کانال I2C (برای اتصال به ده‌ها سنسور دما، رطوبت و شتاب‌سنج با تنها دو سیم) و ۲ کانال UART (برای ارتباط سریال با ماژول‌های GPS یا بلوتوث) است.
• همچنین، یک مبدل آنالوگ به دیجیتال (ADC) با دقت ۱۲ بیت و تعداد ۳ کانال روی برد تعبیه شده که امکان خواندن ولتاژهای آنالوگ از سنسورهای مقاومتی (مانند پتانسیومترها) را با دقتی بسیار بالا (تقسیم ولتاژ مرجع به ۴۰۹۶ سطح مجزا) فراهم می‌کند. برای کنترل موتورها و دی‌جی‌ال‌ای‌ها، ۱۶ کانال PWM (مدولاسیون عرض پالس) قابل کنترل در نظر گرفته شده که نسبت به بردهای مشابه که معمولاً ۴ یا ۸ کانال دارند، تنوع بسیار بیشتری ارائه می‌دهد.
• علاوه بر موارد فوق، یک ساعت و تایمر دقیق روی تراشه (On-chip) وجود دارد که برای زمان‌بندی دقیق رویدادها، تولید سیگنال‌های فرکانسی یا اندازه‌گیری زمان بین دو پالس (مثلاً در سنسورهای فراصوت) کاربرد حیاتی دارد. یک حسگر دما (Temperature Sensor) نیز روی خود تراشه قرار گرفته که می‌تواند دمای داخلی پردازنده را اندازه‌گیری کند و برای نظارت بر گرمای برد یا جبران خطاهای دمایی در اندازه‌گیری‌های آنالوگ مفید است.

قابلیت منحصربه‌فرد PIO و پشتیبانی نرم‌افزاری

• یکی از برجسته‌ترین و قدرتمندترین ویژگی‌های این برد، وجود ۸ پایهٔ ورودی/خروجی قابل برنامه‌ریزی (Programmable I/O – PIO) است. این ویژگی تقریباً در هیچ برد میکروکنترلی هم‌رده‌ای دیده نمی‌شود و به شما اجازه می‌دهد تا پروتکل‌های ارتباطی سفارشی و کاملاً اختصاصی خودتان را طراحی کنید. به زبان ساده، اگر پروتکلی مانند ارتباط با یک نمایشگر خاص یا یک سنسور عجیب‌وغریب را داشته باشید که از SPI، I2C یا UART استاندارد پشتیبانی نمی‌کند، با استفاده از PIO می‌توانید یک درایور سخت‌افزاری سفارشی برای آن بنویسید بدون اینکه بار پردازشی اضافی روی هسته‌های اصلی CPU بیفتد. شرکت سازنده همچنین کتابخانه‌های متعدد تسریع‌شده روی تراشه را به همراه مستندات کامل در اختیار توسعه‌دهندگان قرار داده است که فرآیند برنامه‌نویسی را به شدت ساده‌تر کرده و زمان پیاده‌سازی پروژه‌ها را به طرز چشمگیری کاهش می‌دهد.

سیستم‌عامل و نتیجه‌گیری نهایی

• در نهایت، این برد فاقد یک سیستم‌عامل کامل (مانند لینوکس یا اندروید) است و بیشتر به صورت بدون سیستم‌عامل (Bare-metal) یا با سیستم‌عامل‌های سبک و بی‌درنگ (RTOS) کار می‌کند. این موضوع باعث می‌شود تأخیر در اجرای دستورات به حداقل برسد و بتوان از آن در کاربردهای صنعتی و کنترلی که نیاز به واکنش سریع در کسری از میلی‌ثانیه دارند، استفاده کرد. جمع‌بندی نهایی این است که ما با یک قطعهٔ فو‌قالعاده قدرتمند، کم‌مصرف، فوق‌العاده انعطاف‌پذیر و با امکانات جانبی بی‌نظیر مواجه هستیم که مرزهای خلاقیت را برای طراحان الکترونیک و برنامه‌نویسان کنار زده و یک پلتفرم ایده‌آل برای اجرای ایده‌های نوآورانه در حوزهٔ الکترونیک و اینترنت اشیا فراهم می‌آورد.
