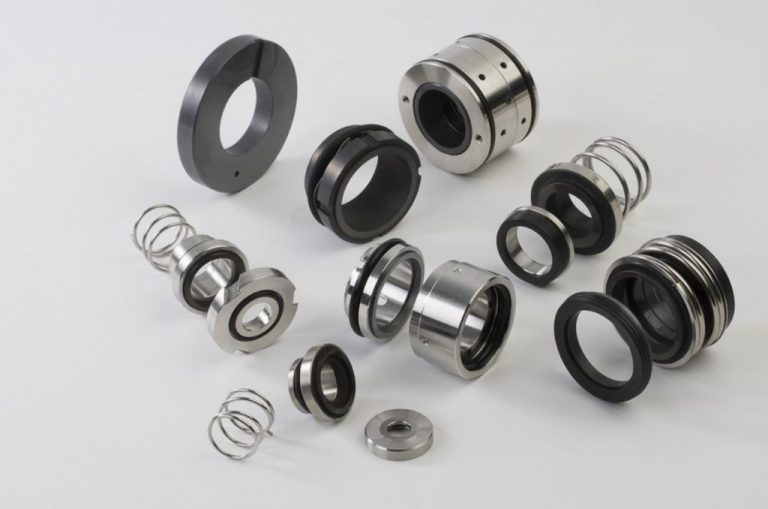

مکانیکال سیل

این وسیله از دو سطح صاف تشکیل می‌شود که یکی ثابت و دیگری متحرک است. به‌طور معمول سطح ثابت بر روی سطح کاسۀ پمپ و سطح متحرک در بخش محور در حال گردش قرار دارند. این قطعه انواع گوناگونی را شامل می‌شود و دارای کاربردهای متفاوتی است. این محصول علاوه‌بر پمپ‌ها، در دیگر دستگاه‌های مشابه نیز مورداستفاده قرار می‌گیرد.

انواع مکانیکال سیل

انواع مکانیکال سیل ازلحاظ طراحی، چیدمان، نحوۀ انتقال نیروهای هیدرولیکی و فنری با یکدیگر تفاوت دارند، پرکاربردترین انواع این قطعه عبارت‌اند از:

• مکانیکال سیل فشاری

در آب‌ بند مکانیکی از نوع فشاری، یا چند فنر برای حفظ نیروی بسته‌شدن آب‌بند به‌کار برده شده است. این فنرها در سطح چرخان یا ثابت سیل مکانیکی قرار می‌گیرند. این نوع از قطعات، در فشارهای بسیار بالا، قابلیت ایجادکردن آب‌بندی را دارند. مشکلی که این نوع از سیل مکانیکی دارد، این است که در زیرسطح آب‌بند اولیۀ آن، یک رینگ الاستومری وجود دارد که موجب ساییدگی آن می‌شود.

• مکانیکال سیل غیرفشاری

در این مدل از Mechanical Seal، برای حفظ نیروی بسته‌شدن، از یک واشر الاستومری استفاده شده‌است. سیل مکانیکی غیرفشاری برای استفاده در فضاهایی با آلایندگی و دمای بالا بسیار مناسب‌اند و از عملکرد بسیار خوبی برخوردار هستند. این قطعات قابلیت استفاده برای کاربردهای فشار متوسط و کم‌تر را نیز دارند.

• مکانیکال سیل متعادل

به سیستمی که نیروهای وارد در آن بر وجوه آب‌بند، به‌صورت متعادل و همسان قرار دارد، مکانیکال سیل متعادل می‌گویند. از سیل‌های مکانیکی متعادل برای فشارهای عملیاتی بالاتر از 200 PSIG استفاده می‌شود. این قطعات می‌توانند در پمپاژ مایعات با روانکاری کم و فرار، عملکرد خوبی از خود ارائه دهند.

• مکانیکال سیل نامتعادل

این محصول به‌عنوان یک انتخاب اقتصادی محسوب می‌شود، همچنین به علت کنترل دقیق‌تر فیلم مایع، موجب کاهش نشت کمتری می‌شوند. استفاده از سیل‌های مکانیکی نامتعادل، به‌هیچ‌عنوان برای فشار بالا و کاربردهای هیدروکربنی مناسب نیستند و پیشنهاد نمی‌شوند.

• سیل مکانیکی فلنجی و گردگیر

سیل مکانیکی فلنجی و گردگیر یکی از معمولی‌ترین آب‌بندهای مکانیکی محسوب می‌شوند که مانند دیگر سیله‌ها، برای پیشگیری از نشتی مایعات کاربرد دارد. این محصول از چرم یا پلاستیک مصنوعی به تولید می‌رسد.

• سیل مکانیکی اورینگ

مکانیکال سیل اورینگ نیز جزو معمولی‌ترین سیل‌های مکانیکی به شمار می‌آید. این قطعه برای پیستون‌های سیلندر و شیرهای مکانیکی کاربرد دارد. به‌طور معمول این محصول از ترکیبات پلاستیکی و به‌صورت ثابت و متحرک تولید می‌شود.

• مکانیکال سیل فلزی

سیل مکانیکی فلزی یکی دیگر از انواع آب‌بندهای مکانیکی به‌حساب می‌آید که اگر اصول نصب آن رعایت نشود، ممکن است موجب افزایش نشتی در سیستم شود. این محصول به رینگ‌های پیستون موتور شباهت دارد. جنس این آب‌بندهای مکانیکی از فولاد است. از این سیل‌های مکانیکی به دلیل مقاومت بالایی که دارند در مکان‌هایی که میزان حرارت بسیار بالا است استفاده می‌کنند.

• سیل مکانیکی V و U شکل

مکانیکال سیل‌های V شکل و U شکل که کمی پیشرفته هستند، در سیلندر و شافت‌های ابزارهای گوناگونی ازجمله پمپ آب به‌كار گرفته مي‌شوند. این آب‌بندهای مکانیکی از چرم یا پلاستیک مصنوعی به تولید می‌رسند.

موارد قابل‌توجه در انتخاب مکانیکال سیل برای پمپ‌ها

اگر قصد انتخاب و خرید مکانیکال سیل را دارید، باید باتوجه‌به کاربرد قطعه و نیاز خود، اقدام به تهیۀ آن كنيد. درصورتی‌که نتوانید یک سیل مکانیکی مناسب تهیه کنید، مشکلاتی از قبیل خرابی و تعمیرات پرهزینه و ازبین‌رفتن یکپارچگی پمپ به‌وجود می‌آید. برای اینکه مشکلات نامطلوبی بروز پیدا نکند، باید قبل از انتخاب سیل مکانیکی، به موارد زیر دقت کنید:

• بررسی ایمنی اپراتور:

به‌طورکلی برای انجام هر کاری و خرید هر قطعه و ابزاری، باید از ایمنی آن اطمینان حاصل کنید. ایمنی همواره اولویت دارد، زیرا با جان و مال شما در ارتباط است. مکانیکال سیل‌های دوبل مورداستفاده در پمپ‌های گریزازمرکز، به‌دلیل افزایش آب‌بندی می‌توانند امنیت بیشتری را ایجاد کنند.

• بررسی نوع سیال مورد پمپاژ:

هنگام انتخاب یک سیل مکانیکی مناسب، مهم‌ترین عاملی که باید به آن توجه كنيد سیالی است که پمپاژ می‌کنید. تمیزی، فرار بودن و روانکاری سیال ازجمله مواردی است که در عملکرد آب‌بند تأثیر می‌گذارند، ازاین‌رو باید به‌صورت دقیق نیاز خود را مشخص کنید.

• بررسی فشار سیال مورد پمپاژ:

یکی از عواملی که تأثیر فراوانی بر عملکرد سیل مکانیکی می‌گذارد، میزان فشار واردشده به سطوح این قطعه است. درصورتی‌که پمپ شما برای فشارهای پایین استفاده می‌شود، مکانیکالسیل نامتعادل می‌تواند مناسب‌ترین انتخاب باشد. درصورتی‌که پمپ مورداستفادۀ شما در شرایط فشار بالا کار می‌کند، سیل مکانیکی متعادل می‌تواند بهترین انتخاب برای شما باشد.

• بررسی دمای سیال:

یکی دیگر از مواردی که در هنگام انتخاب این قطعه باید به آن توجه کنید، دمای سیال است. برخی از این قطعات عملکرد بهتری در دمای بالا و برخی عملکرد بهتری در دمای پایین دارند. به‌عنوان‌مثال، سیل‌های مکانیکی متعادل در مقایسه با نوع غیرمتعادل، در شرایطی که دمای عملیاتی بالاتر از حد معمول است، عملکرد بهتری دارند.

سخن پایانی

مکانیکال سیل یا آب‌بندها که به آن‌ها نشت‌بند نیز می‌گویند، از قطعات و ابزاری‌هايي هستند که برای پیشگیری از نشت مایعات، جامدات و گازها به بیرون از سیستم استفاده می‌شوند. ازجمله مزایای این محصول می‌توان به نشتی کم و کاهش اتلاف سیال، کمک‌کنندهٔ نیروی گریزازمرکز در جهت کاهش نشتی، کاهش خرابی یاتاقان‌ها به دلیل آلودگی ناشی از روغن، کاهش آلودگی زیست‌محیطی، کاهش خوردگی به دلیل نشت فواره‌ای، عدم نیاز به تعمیر و تنظیم مداوم، خاصیت خودتمیزکنندگی، تحمل فشار و سرعت بالا، توانایی سیل کردن بالا و هزینهٔ نگه‌داری پایین اشاره كرد.

سیل‌های مکانیکی دارای انواع گوناگونی هستند که باتوجه‌ به طراحی، چیدمان، نحوۀ انتقال نیروهای هیدرولیکی و فنری بودن در دسته‌بندی‌های مختلف قرار می‌گیرند. در هنگام تهیهٔ سیل مکانیکی باید به موارد و نکات مختلفی توجه کنید تا در هنگام استفاده از آن‌ها دچار مشکلات و خسارات نشوید. بهتر است برای تهیهٔ این محصول از افراد آگاه و باتجربه مشورت دریافت کنید و از فروشگاه‌های معتبر آن را تهیه كنيد.

طراحی سفارشی مهر و موم های فلزی تیتانیوم بزرگ برای استفاده از پمپ های شیمیایی، نوع اندازه بزرگ،

طراحی سفارشی مهر و موم های فلزی تیتانیوم بزرگ برای استفاده از پمپ های شیمیایی، نوع اندازه بزرگ محدودیت های عملیاتی پیشنهادی دما:-20℃-220℃ سرعت:≦25M/S فشار:≦2.1Mpa اندازه: اندازه OEM ترکیبی از مواد صورت چرخشی:SIC/TC آمار حلقه: SIC/TC مزایا: 1، برای محدوده دمای بسیار بالا 2، بدون دینامیک …

مشخصات محصول

طراحی سفارشی مهر و موم های فلزی تیتانیوم بزرگ برای استفاده از پمپ های شیمیایی، نوع اندازه بزرگ

محدودیت های عملیاتی پیشنهادی

دما: -20℃-220℃

سرعت: ≦25M/S

فشار: ≦ 2.1 مگاپاسکال

اندازه: اندازه OEM

مواد ترکیبی

صورت چرخشی: SIC/TC

زنگ آمار: SIC/TC

مزایای:

1، برای محدوده دمای بسیار بالا

2، بدون O-Ring بارگذاری شده پویا

3، پیچ پمپاژ برای رسانه های بسیار چسبناک موجود (بسته به جهت چرخش)

کاربردها: روغن، هیدروکربن سبک، هیدروکربن معطر، حلال های آلی، اسیدهای هفته، آمونیاک و غیره.

سایر مهر و موم های فلزی با طراحی خاص:

محدوده محصولات ما شامل مهر و موم قطعات، مهر و موم زیر فلزی، مهر و موم کارتریج، مهر و موم همزن، مهر و موم گاز خشک و مهر و موم های تقسیم شده است. کاربید سیلیکون، کاربید تنگستن، گرافیت و محصولات سرامیکی نیز موجود است. – مشتریان کاربر

چرا ما را انتخاب کنید؟

چگونه کیفیت خود را تضمین می کنیم؟

Asinoseal همیشه تمام مراحل خود را طبق استاندارد ISO9001 اجرا می کند.

1. تضمین طراحی صحیح:

نقشه برای تایید نهایی قبل از تولید به مشتری ما ارسال می شود.

2. کنترل QC دقیق

QC1: همیشه کیفیت همه مواد خام را قبل از قرار دادن آنها در انبار بررسی کنید.

QC2: کارکنان در کارگاه فقط به بازرسی کیفیت در طول تولید اختصاص داده شده اند.

QC3: تست مسطح نوری پس از لپینگ.

QC4: بررسی ابعاد برای تمام قطعات یدکی قبل از مونتاژ.

QC5: تست نشت استاتیک و چرخشی پس از مونتاژ.

3. بسته خوب:

تمام مهر و موم های مکانیکی به طور جداگانه با فیلم ضد ضربه بسته بندی می شوند تا از ایمنی آن اطمینان حاصل شود، برای اقلام سنگین، در داخل تخته سه لا بسته بندی می شود.

4. تحویل ایمن:

کالا توسط آژانس های حمل و نقل حرفه ای به مشتریان تحویل داده می شود

به خرید مهر و موم های زیر فلزی تیتانیوم بزرگ با طراحی سفارشی با کیفیت برای استفاده از پمپ های شیمیایی، نوع بزرگ، ساخته شده در چین در انبار از ما خوش آمدید، که در تجهیزات ظریف و عملکرد خوب آن قابل رقابت است. ما یکی از تولید کنندگان پیشرو در چین هستیم که خدمات سفارشی را به شما ارائه می دهیم. ما شما را ناامید نخواهیم کرد.



بررسی اجمالی
جزئیات ضروری

اندازه :
225*80 میلی متر

محل مبدا :
شانشی، چین

نام برند :
جلسه

شماره مدل :
SM Titanium Seal 7AB

نام محصول :
مهر و موم مکانیکی تیتانیوم

کاربرد :
برای محیط بسیار خورنده (اسید استیک)

صورت مهر :
کربن گرافیت

بلوز :
تیتانیوم

فنر کویل :
هاستلوی سی

حلقه ای :
FFKM

سایر قطعات فلزی :
تیتانیوم

قابلیت ارائه

قابلیت ارائه
100 ست/ست در ماه

بسته بندی و تحویل

جزئیات بسته بندی
کارتن

بندر
XIAN

زمان هدایت :
مقدار ( مجموعه )     1 – 1     > 1
زمان تحویل (روزها)     45     مورد مذاکره قرار گیرد

Titanium mechanical seal FOR TOMOE TRV Vertical Decanter Centrifuge

مهر و موم مکانیکی تیتانیوم SEYON

سانتریفیوژ دکانتر عمودی TOMOE TRV; دم فلزی و سایر قطعات فلزی توسط تیتانیوم ساخته شده اند که عملکرد فوق العاده ای در محیط بسیار خورنده (اسید استیک) دارد!

7AB اندازه 161 میلی متر

P-Z50886 برای TRV600,TRV610

W-V3720-359

W-V3720-345

7AB سایز 213.8 میلی متر

P-Z50887 برای TRV600,TRV610

W-V3720-344

W-V3720-320

7AB اندازه 231 میلی متر

P-Z50978A.OS برای TRV775

W-V3720-322

W-V3720-343

1. مهر و موم مکانیکی نامتعادل – فنر مخروطی تک کویل

این نوع آب بندی ها مستقل از جهت چرخش شفت نیستند. ابعاد آنها مطابق با استانداردهای DIN 24960، NFE 29991 می باشد.
این نوع مهر در صنایع شیمیایی، پتروشیمی، آهن و فولاد کاربرد دارد.

محدودیت های عملیاتی:
شفت دیا. : 10 تا 100 میلی متر
فشار: تا 10 بار
دما : -20 تا 180 درجه سانتی گراد
سرعت: حداکثر 25 متر بر ثانیه

2. نامتعادل تک فنر مکانیکی مهر و موم – سینوسی (موج) فنر

این درزگیرها مستقل از جهت چرخش محور بوده و ابعاد آنها مطابق با استاندارد DIN 24960 می باشد.
از این نوع مهرها در صنایع کاغذسازی و پتروشیمی استفاده می شود.
محدوده دمایی 50- تا 220 درجه سانتیگراد است.

محدودیت های عملیاتی:
اندازه شفت = 14 تا 100 میلی متر
فشار: 1.50 مگاپاسکال
دما: -40 تا 200 ℃

3. آب بندی مکانیکی متعادل- فنر سیم پیچی تکی

این درزگیرها مستقل از جهت چرخش شفت نیستند و ابعاد آنها مطابق با استانداردهای DIN 24960 و NFE 29991 می باشد.

محدودیت های عملیاتی:
شفت دیا. : 10 تا 150 میلی متر
فشار: تا 30 بار
دما : -50 تا 180 درجه سانتی گراد

4. فنر تک مکانیکی سیل سینووس (موج) متعادل

این نوع درزگیرها مستقل از جهت چرخش شفت بوده و ابعاد آنها مطابق با استاندارد DIN 24960 می باشد.
محدوده دما 20- تا 220 درجه سانتیگراد است

5. سیل مکانیکی چند فنر نامتعادل

این درزگیرها مستقل از جهت چرخش شفت بوده و ابعاد آنها مطابق با استاندارد DIN 24960 NFE 29991 می باشد.

محدودیت های عملیاتی:
شفت دیا. : 14 تا 150 میلی متر
فشار: تا 10 بار
دما : -50 تا 280 درجه سانتی گراد

6. مهر و موم دم فلزی جوش داده شده

برنامه های کاربردی :
به طور کلی برای جابجایی مواد شیمیایی بسیار خورنده، برنامه های کاربردی در دمای بالا، پالایشگاه های نفت و غیره استفاده می شود.
مواد:
چهره مهر و موم: کربن/TC در مقابل Sic./TC
مهر و موم ثانویه: Viton/PTFE/GFT
اجزای فلزی: SS-316

مواد زیر:
• تیتانیوم
• AM350
• آلیاژ C 276
• آلیاژ 20
• اینکونل 625
محدودیت های عملیاتی:
شفت دیا. : 19 تا 100 میلی متر
فشار: تا 15 بار
دما : -50 تا 350 درجه سانتی گراد
سرعت: حداکثر 25 متر بر ثانیه
